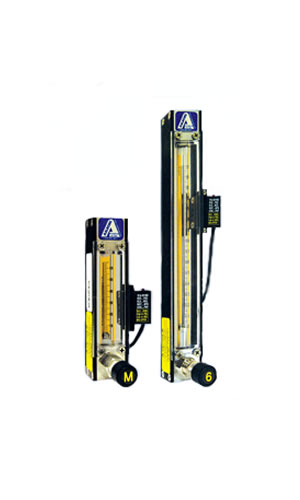

Optische Sensorschalter für Rotameters
Der optische Sensorschalter ist eine nicht invasive Vorrichtung zur Erfassung einer HOHEN oder NIEDRIGEN Durchflussleistung. Dieser Sensor ist ideal zum Auslösen eines Alarms oder zur Betätigung eines Absperrventils oder einer sonstigen Vorrichtung, wenn der Schwimmer den Detektor passiert (Alarmvorrichtung, Ventil usw. sind nicht Teil des Lieferumfangs).
Ein Einsatz zusammen mit einem Steuerrelais ist ebenfalls möglich, um alternative Einrichtungen oder Überwachungsgeräte mit Strom zu versorgen.
ARBEITSWEISEEin kleiner LED-Sensor und Empfänger sind auf einer Seite des Strömungsmessers montiert. Der Schwimmer im Innern des Durchflussrohres wird beim Passieren des Lichtstrahls erfasst. Der Sensor kann zur Erfassung des Schwimmerdurchgangs über den Sollwert des Sensors hinaus eingesetzt oder auch eingestellt werden, um die Schwimmerposition bei einem bestimmten Pegelwert zu überwachen, wobei angezeigt wird, wenn sich der Schwimmer außerhalb des Bereichs des Sensorlichtstrahls befindet.
| SPECIFICATIONS |
| MODE OF DETECTION red LED beam break |
| POWER REQUIREMENTS 10 to 30 VDC @ 50 mA maximum |
| OUTPUT TRANSISTORS NPN (1) and PNP (1) output transistors provided |
| NPN sink up to 100 mA |
| PNP source up to 100 mA |
| RESPONSE TIME 500 msec |
| LIGHT IMMUNITY pulse modulated to provide extremely high immunity to ambient light |
| AMBIENT TEMPERATURE -30°C to +70°C operating range |
| SENSOR CONSTRUCTION high impact polycarbonate housing; epoxy encapsulated for mechanical strength |
| LIGHT SOURCE light emitting diode (LED) |
| WAVELENGTH high intensity red = 650 nm connections |
